▋應用背景

城市道路交通安全是城市公共交通安全的重要分支。隨著機動車 輛的大規模普及，各種與機動車有關的違法事件開始滋生蔓延，嚴重 影響了大眾的出行安全與城市的交通生態。城市電子警察的出現能夠 有效改變這一現狀，它將一切違法行為記錄下來，為各地公安及交警 部門進行交通管理提供重要線索和依據，有效保障城市道路交通安全。

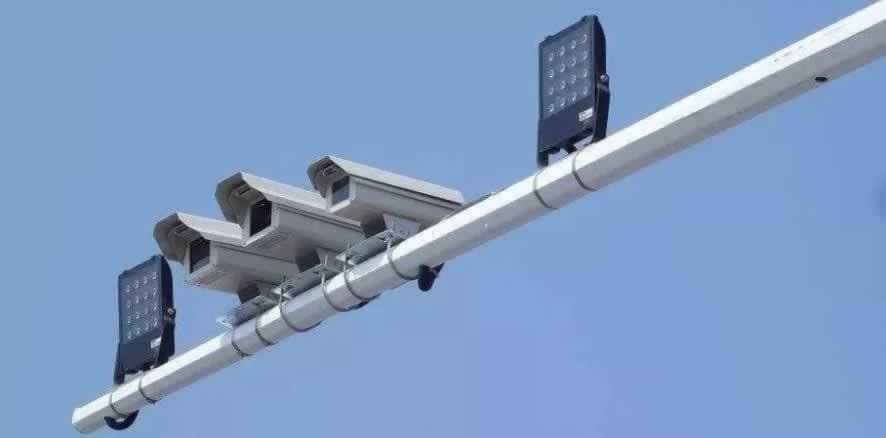

電子警察利用對光電成像、自動控制、網絡通信、計算機等多種先進技術對過往車輛進行全天候監視，能夠識別機動車闖紅燈、逆行、超速、越線行駛、違例?？康冗`章行為，捕捉車輛違章圖文信息，并根據違章信息進行事后處理。

▋電子警察聯網解決方案：

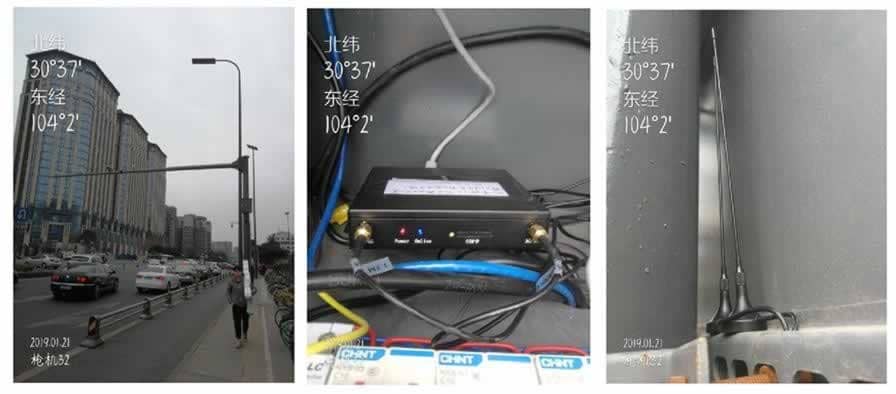

電子警察聯網解決方案由路口前端設備、網絡傳輸系統和中心管 理系統構成。在網絡傳輸系統中才茂通信路由器能夠通過無線 4G/5G 網絡將監控數據上傳至中心管理系統，為監控設施與云系統提供安全 高速穩定的連接，實現 7*24 小時實時監控，對闖紅燈、超速、不禮讓行人、肇事逃逸等違章違法行為進行有效取證，為各地公安及交警 部門進行交通管理提供重要線索和依據?？蓱糜诔鞘惺纸徊媛房?、人行道口、限時道路、主輔路進出口、公交專用道等地方。

本系統包括三部分：前端設備、傳輸設備、中心控制設備。分別用于數據的采集，數據的傳輸和數據的管理。

▋主要功能模塊

1、前端系統功能模塊

在紅燈信號時，當車輛經過時，檢測主控機將會快速地檢測到這些變化，并通過對這一變化進行分析處理來判斷是否有車輛通過，當檢測到在紅燈狀態下有車輛通過時，會立即在本地保存反映該車輛違法信息的不少于三張高清圖片和標清闖紅燈過程圖片或錄像，并上傳至中心。

斷電又來電后，系統能夠自動重啟，進入工作狀態，恢復斷電前工作狀態。這個功能是為了適應無人職守的要求。

異常死機重啟。由于硬盤頻繁讀寫以及其他異常原因導致系統死機時，前端主機設備能夠自動檢測并重新啟動。引起前端主機死機的原因是多種多樣的，系統不可能完全杜絕，但有一點是必須的：能夠自動檢測到異常死機，并重新啟動。

2 、傳輸設備系統

主要包括 4G/5G 網絡通信模塊。為了保證系統信號傳輸的完整性， 準確性和實時性，我們采用無線 5G/4G 進行數字信號的傳輸。所傳輸的信號包括圖像信號和從控制中心的控制信號兩部分。

3、中心管理系統

中心監控室配備主控制臺一套，控制臺中配備整個系統的所有控制設備，包括矩陣切換系統、硬盤錄像主機、電視墻顯示系統、系統電源和其他必要的附屬設備。

系統信號經由傳輸線路傳送到主控制機房，分配器分成兩路，一路去硬盤錄像機，進行視頻信號復制、存儲。一路去矩陣切換系統將信號處理后輸出到電視墻顯示部分進行精確顯示。

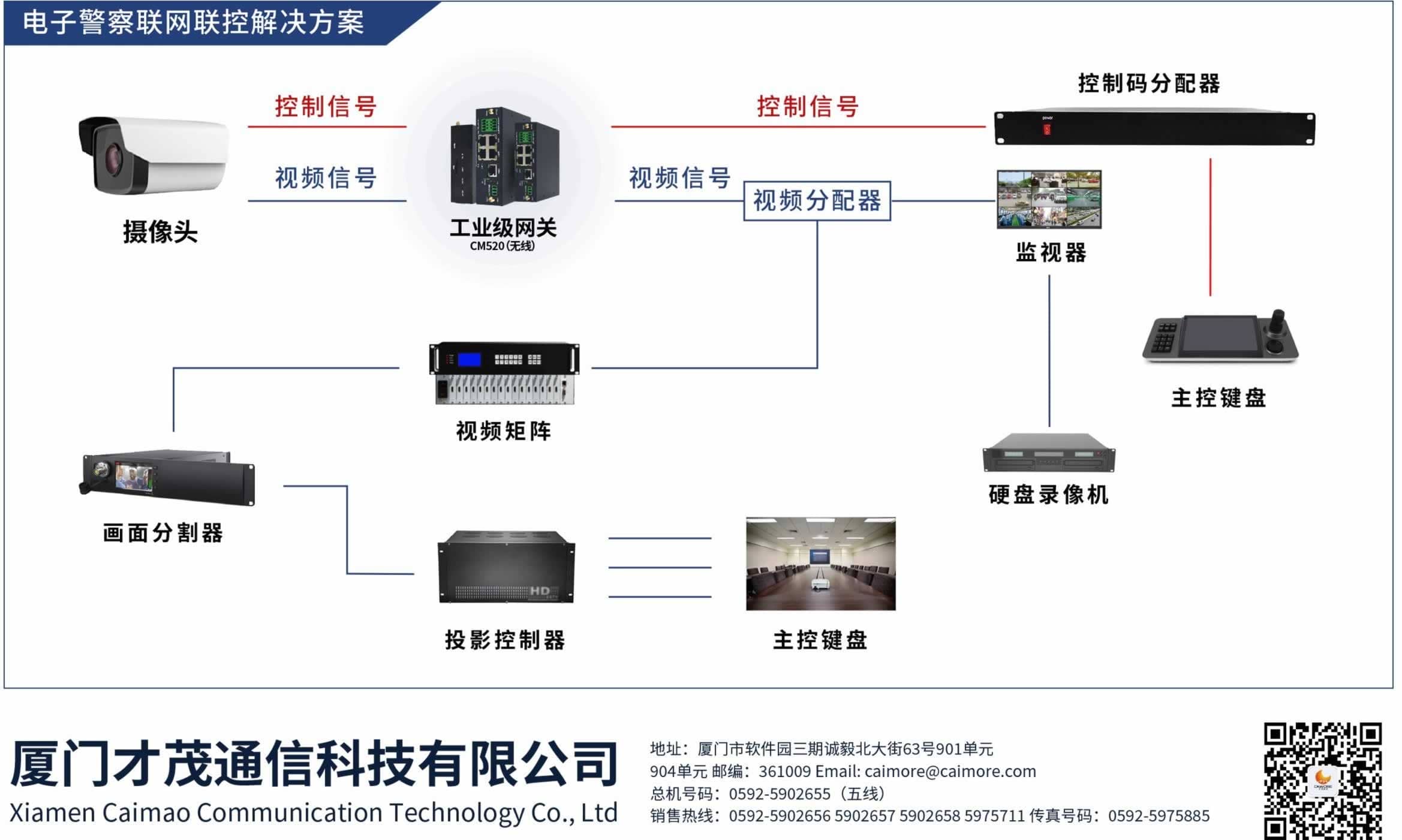

下面將單路信號傳輸處理的詳細情況，繪制出一個局部拓撲結構圖，可以更好的顯示硬件連接，如下圖：

該單元由計算機硬件及專業的中心管理軟件組成，硬件主要有數據服務器、計算機工作站、網絡設備、打印設備以及電源設備等。

▋方案的特點：

 1、 穩定性

長時間無人值守的狀態下穩定運行，可全天候、不間斷地對所有通過卡口點的車輛進行自動拍攝

2、 安全性

數據傳輸和共享加密，通過VPDN/DDN、VPN 等技術確保了數據的安全性

3、 數據實時性

抓拍圖片通過壓縮后通過網絡實時上傳，確保了數據的實時性4、 易維護性

由于前端子系統無線終端具備設備自檢功能，可自行監測自身運行狀態并進行修復，另外可通過遠程登陸方式查看設備運行狀態等信息，通過遠程調試、配置解決問題。

5、低成本易建設

無線 5G/4G 路由器來替代有線光纖的方案，無需破土布線，建設成本低、周期短。

▋才茂通信產品優勢

1、移動網絡接入技術：接入 4G 移動通信網絡，實現 Internet 接入，接入帶寬與承載網絡提供的帶寬一致，在 4G 通信網絡得到正式商用時，可以快速支持新的網絡，實現更高速的移動接入。

2、VPN 技術：采用基于標準的VPN 技術，可實現異地網絡的安全互聯，構建無縫的工業領域虛擬專用網絡。

3、連接管理技術：提供可管理的連接，可以按照用戶的需求在網絡任何一方發起連接或者斷開連接，并可實現按需連接、自動斷線、手動激活等功能。

4、斷線檢測、自動修復技術：解決移動數據通信可靠性較差、容易掉線等問題，為上層應用提供可靠通信鏈路。

5、流量管理技術：針對移動數據通信帶寬較小等問題，應用流量管理策略，通過劃分不同業務的優先級別對數據流量實現動態調度， 保證關鍵應用的帶寬要求，高效利用有限的帶寬。

6、嵌入式技術：系統硬件平臺采用 32 位嵌入式CPU，提供強大的處理能力；軟件平臺采用嵌入式操作系統，安全、成熟、穩定、可靠。

7、模塊化實現技術：系統軟硬件平臺均采用模塊化、標準化技術， 容易升級以支持新技術、新應用。

▋應用意義

電子警察系統作為視頻監控與智能交通體系的完美結合，一直以 來都是社會各界著重發展與關注的焦點，中國的電子警察系統從研發 到應用都迎來了更大的機遇與挑戰。電子警察系統就能實現資料共享， 從而實現全國范圍內的異地違法轉遞，真正發揮"規范中國路口行車 秩序、保證道路暢通和預防乃至杜絕交通事故"的作用。

中國道路交通管理系統中的"電子警察"是隨著科技的發展而產 生的，是一個時代的產物。它作為現代道路交通安全管理的有效手段， 可以迅速的監控、抓拍、處理交通違章，迅速的獲取違章證據，提供行之有效的監測手段，改善城市交通擁堵現象起了重要作用，它已成為道路交通管理隊伍中必不可少的重要一員，以充分發揮它的準確、公正的執法作用。
