一、概述

        隨著無線監控、無線通信技術的不斷發展,對危險品的監控，在許多領域將得到廣泛的應用。對一個儲油設備來說，連續的壓力和溫度監測十分重要。在罐區內的儲罐所存儲的介質數據和裝置的狀態信息均需要掌握。這些信息包括溫度、液位、體積、流量、壓力等數據以及裝置的故障或正常運行時的狀態。操作員必需能夠從中央控制室綜合監測和調節每個油泵的進口和出口壓力，操作員也必需在運行期間監測油泵的主軸溫度以防止主軸過熱，保護整個系統處在較高的安全水平上。除了對壓力和溫度進行監測外，在溫度和壓力偏離可接收的范圍時，系統必需發送信號通知操作員采取糾正措施。

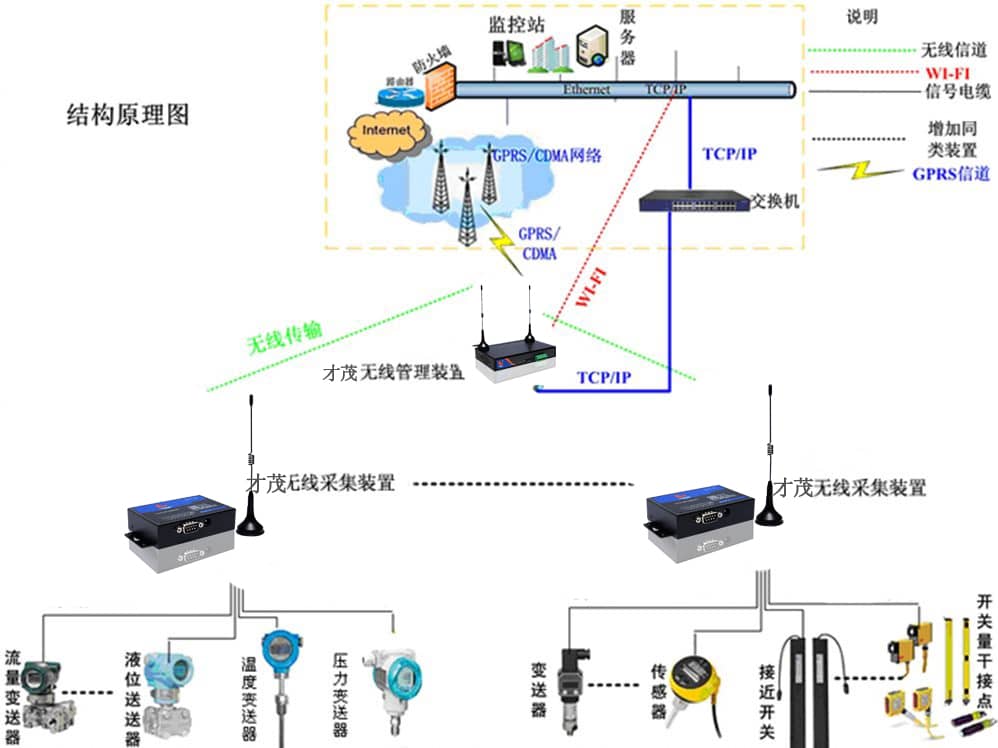

二、系統結構

   基于工業無線網絡技術的儲油罐監測系統在物理結構上主要由現場儲油罐與控制室組成。每個現場儲油罐罐體安裝無線差壓式液位變送器、無線浮子液位開關及無線溫度變送器。控制室由無線主機、計算機、GPRS無線數傳機、UPS、打印機組成。無線主機接收現場儀表的信號，控制室的計算機上，計算機安裝有上位機組態軟件，可以查看整個網絡的拓撲視圖、網絡性能視圖、設備數據記錄及進行網絡參數配置等操作，GPRS無線數傳機負責把無線網絡的數據信息通過無線手機基站把各現場儀表參數發送到其他工作人員的手機上。

   整個無線網絡系統由數據采集子系統與GPRS遠程傳輸子系統組成。數據采集子系統主要由無線主機、無線差壓式液位變送器、無線浮子液位開關及無線溫度變送器組成，無線主機主要功能是對整個網絡進行無線數據通信，匯集采集終端的數據信息傳遞給GPRS無線數傳機，接收來自上位機的指令并進行處理；無線差壓式液位變送器安裝在儲油罐罐體的下部，利用差壓原理測量儲油罐的液位，并把液位數據信息通過無線信號發送到無線主機；無線浮子液位開關安裝在儲油罐罐體的上部主要防止液位超過最高限位，起到報警的作用，并把數據信息通過無線信號發送到無線主機；無線溫度變送器分別安裝在儲油罐罐體的上、中、下三個位置分別用來測量儲油罐不同位置的溫度，并把數據信息通過無線信號發送到無線主機。

GPRS遠程傳輸子系統主要功能是建立控制中心與數據采集子系統的遠程通信連接，通過GPRS網絡，可以把儲油罐數據信息發到其他工作人員手機上，他們可以通過手機WAP與短消息方式查看儲油罐實時監測信息與對儲油罐進行實時監控。

三、系統功能

儲油罐監測系統的主要功能如下：

（1）系統監控：實時采集儲油罐液位、溫度數據信息，并能通過本地與遠程查看實時狀態，罐區全貌和單油罐動態圖形顯示、全過程收發油作業油罐的監測、報警顯示、作業時間、收發油數據統計與顯示。

（2）報警記錄：為了分析現場設備故障的方便，可設置故障報警記錄功能，可以設置單個油罐或多個油罐的液位及溫度的門限值，并在運行過程中對這些工作參數循環進行越限監視，可以實時記錄報警事件、報警位置、發生的時間、報警原因，并生成報警表，還可以通過短信、WAP、組態軟件界面進行多種方式報警并可以設定報警方式及停止報警、開啟報警等功能。

（3）狀態趨勢分析：趨勢曲線的生成和顯示作為監控系統的一個重要環節, 可以直觀反映一些重要工作參數的變化情況。比如，液位實時和歷史曲線可以看出每個油罐每天工作量(進油和出油)，從而可以用來平橫各油泵的工作時間以達到延長油泵使用壽命的目的。本系統支持每月、每日液位、溫度等實時趨勢曲線和歷史趨勢曲線，以供管理者分析與決策。

（4）數據庫管理：本系統支持儲油罐液位、溫度、油量等數據信息的實時數據庫和歷史數據庫管理。

（5）系統管理：用戶管理、權限管理，數據采集和傳輸設備管理，設備在線狀態管理，系統配置等。

（6）網絡管理：整個系統網絡為智能自組織網絡，現場設備依靠電池供電，設備啟動后，無需人工配置，自主形成網絡。

監控圖例

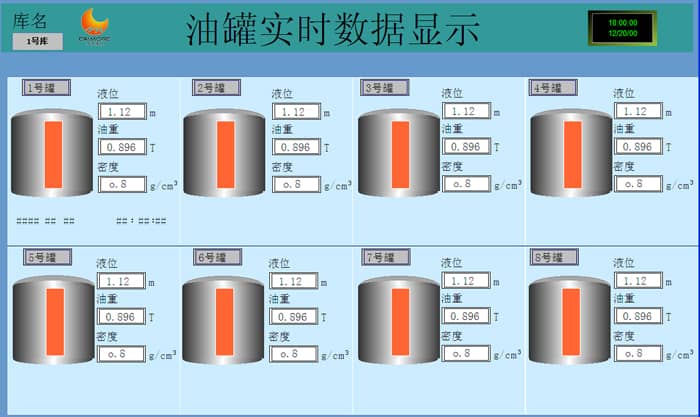

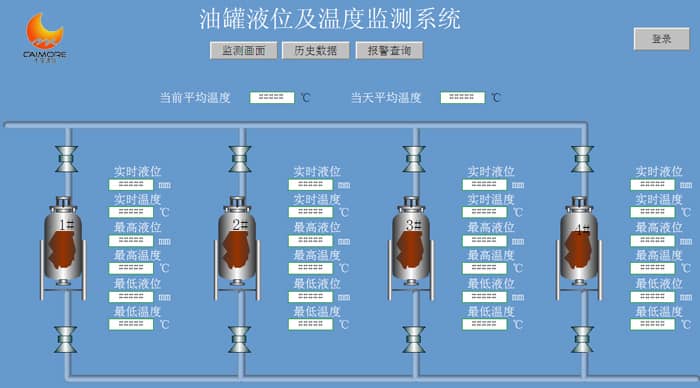

（1）監控軟件將遠端數據顯示在屏幕上

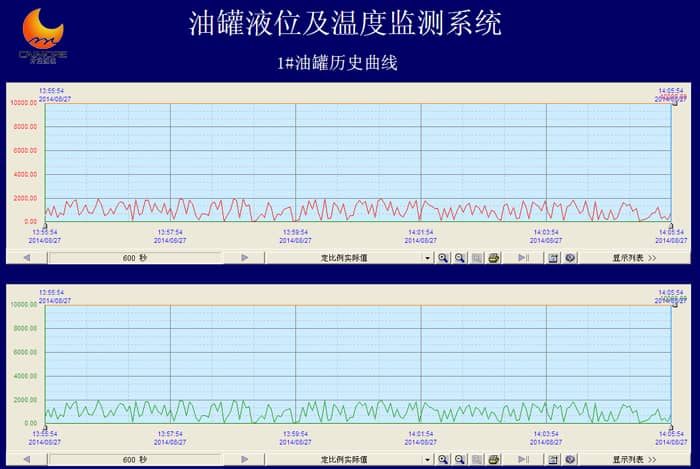

（2）根據用戶的要求，對數據進行存貯，制成各種報表、曲線圖、趨勢圖、直方圖、餅圖等

四、系統特點

      實時性強，可以達到實時監控的目的；

      采用無線GPRS網絡，減少了布線成本，可以更好的擴展網絡，利于系統擴展；

      本系統是完全定制，考慮到了用戶的需求。

五、總結

        使用GPRS DTU數據模塊油罐無線監控管理系統，也必須嚴格的按照工藝的要求規范生產。定期對現場的設備、管道檢查，對墊片進行定期更換。在發生事故時，合理的預案，人員的逃生路線，緊急自救等措施需要提前宣傳，才能做到有備無患。才能在事故到來時，最大限度的保證人員安全和才能保證企業的良性發展。
