一、系統簡介

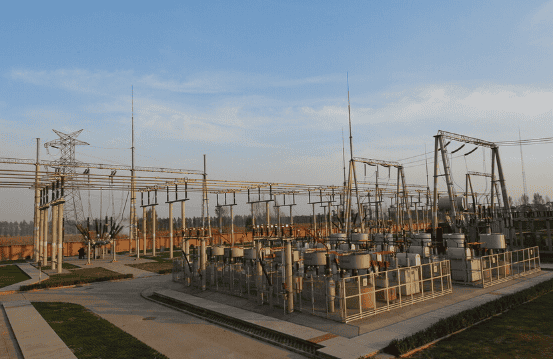

在變電站的施工業務中，在鐵塔的安裝過程，由于吊裝都屬于高空作業，在基座對接、螺孔緊固等環節，出于空間的限制和特有的施工方式，操作難度比較大，施工精度不好掌控，施工效率低下，工程質量存在一定的隱患。

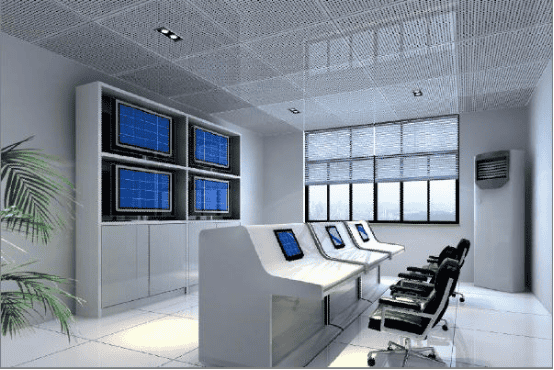

如果有一套完善的視頻監控系統作為施工輔助指揮系統，將對施工管理有很大的幫助。由于鐵塔的吊裝過程中，要從地面吊起每一節塔體的組件并在空中翻轉移動，如果采用有線監控的方式，將會有大量的線纜纏繞塔體，給吊裝造成很大的不便，反而造成更多的安全隱患。于是我們設計了一套數字式無線視頻遠程監控系統，可以全程監控吊裝過程，輔助完成基座對接、螺孔定位等工作，設于項目指揮部的監控指揮中心可以遠程清晰地監控精確的對接過程，通過無線語音對講系統，指揮、指導高空作業人員完成各個步驟的工作，同時，也可以有效監督高考作業人員的施工質量，嚴格把關。將以往的事故出現后的救援或處置改變?yōu)榉阑加谖慈唬h程的實時視頻監控系統可以隨時隨地發現安全隱患，及時通知前線施工作業人員，進行整改，消除事故隱患或杜絕安全事故的發生。除了在項目部的監控中心可以本地監控之外，本系統還可以實現廣域網遠程監控，在省送變電公司的安全監察部門或技術指導部門，都可以實時監控施工過程和整個吊裝現場。遇到緊急情況或重大突發性事件或出現安全事故，相關管理人員也可以隨時通過手機遠程監控施工現場，為安全施工提供了可靠的技術保障。

二、無線數字監控系統的優越性

1、先進性

    系統在滿足建設方要求的同時，在系統配置、產品選型等技術性能、指標上應具有一定的先進性，應選用高質量設備并有一定的冗余度，充分考慮信息社會的發展趨勢，力求在相當長的時期內系統仍然具有先進性；

2、實用性

     系統應具有實用性，操作簡單、維護方便，所開發的功能應能為用戶實實在在地使用；

3、可靠性

    系統應有良好的可靠性，系統設備配置一般應為品牌成熟產品，能適應長時間連續工作；信息采集和處理,以及數據的傳輸,設備的控制,全部由系統實現,減少了過去人為造成的過失；

4、兼容性

    系統的控制主機應便于擴充和升級；各系統之間應能實現通訊與聯動，以提高系統整體的使用效果；

5、經濟性

   系統應有最好的經濟性，在保證上述性能的前提下，優化系統設計、提高系統的性價比。

6、效率高

    系統可以長時間連續運轉，更充分的利用現代網絡技術，實現信息共享，提高管理水平和工作效率，節省了大量的人力物力。

7、便于記錄

系統可以把攝像機采集的圖像信號用專用存儲設備進行長時間連續記錄，以供日后查對。

8、集成化管理

    系統可以通過軟件或硬件方式與智能化管理的其它部分集成在一起，實現遙測遙控等智能化的功能。。

三、設計依據和設計原則

1、本系統設計依據

《安全防范工程程序與要求》（GA/T75-94）

《安全防范系統通用圖形符號》（GA/T74-94）

《民用閉路監控電視系統工程技術規范》（GB50198-94）

《民用建筑電氣設計規范》（JGJ/T16-92）

《數據通信基本型控制規程》（DL5002）

《計算機軟件開發規范》（GB 8566）

《計算機軟件質量保證計劃規范》（GB/T 12504）

《開放系統互連基本參考模型》（GB 9387）

《電子設備雷擊保護導則》（GB1450）

《微波站防雷與接地設計規范》（YD2011）

《數字微波（PDH部分）接力通信工程設計規范》（YD5004）

《雷電電磁脈沖的防護》IEC61312

《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92

2、本系統設計原則

監控安全系統要采用當前國際上較先進的技術，所選設備技術性能優良，功能完善，工作穩定可靠，使整個系統在相當長的一段時間內，保持國內外先進水平，同時應兼顧甲方的具體情況，本著實用、經濟可靠的原則，在節約及降低成本的前提下，使系統發揮最大的作用。

    監控系統的操作應具有靈活簡便，易于掌握的特點，操作人員能夠方便地進行使用及維護，使整個系統發揮最大的功能。

    系統設計應留有充分的余地，以便今后方便地進行系統擴充，為此，設備采用模塊式結構。在需要時可隨時增加視頻及其它控制模塊，使系統具有靈活的擴展性。

該系統應能完成對監視區域的人員、設備運行全過程的跟蹤及視像記錄，尤其是一些重點防范區域的全部人員活動、工作情況，包括人員的特征、姿態等，少留死角，并對需要的畫面進行重點錄像。

四、系統構成和參數以及關鍵部件的技術創新

4.1 本系統主要由前端信號攝取、無線數字信號傳輸及后端信號顯示和存儲、流媒體遠程轉發四大部分構成。

    前端設備負責信號的采集，主要包括紅外變焦一體化攝像機、全方位云臺、數字編碼器組成。在本系統中采用了專利技術的電力施工專用球形攝像機。

無線數字信號傳輸設備負責點對點或點對面的數字信息傳輸，由于采用了數字信號，可以同步傳輸視頻信號、音頻信號、控制信號等多種信號。

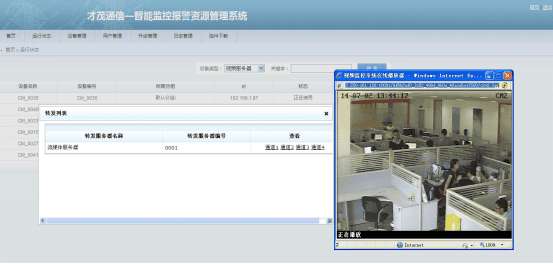

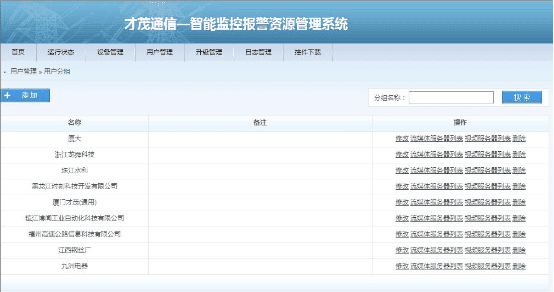

    后端視頻還原主要是專用軟件系統，將前端已采集到的信號接收后進行處理。主要完成顯示、錄像和錄像回放等功能。

    流媒體轉發設備負責監控信息的遠程傳輸，由于變電站建設初期大多不具備寬帶上網條件，我們采用窄帶傳輸專用編碼技術實現視頻信息的遠程實時傳輸。本功能為可選項，根據項目建設的需要選擇實施

4.2攝像機功能介紹

普通球形變焦旋轉一體機只有俯角，沒有仰角，在輸電線路施工監控、變電站鐵塔吊裝監控等項目中很難滿足監控需求，本攝像機為專利產品的電力專用球形攝像機，仰角可達90度，俯角可達60度，水平方向360度旋轉，全金屬結構，具備照度自動感應控制功能，效果遠遠高于普通的紅外球機，適合于電力施工場合的監控。

    本攝像機采用高集成度16位DSP處理器，極低功耗，超強穩定。網絡編碼模組采用了集成度高的芯片組，直接集成到球機內部，方便安裝使用。采用了照度智能控制技術，使得攝像機和紅外燈的照度控制同步，比傳統的采用光敏電阻控制紅外的效果好很多。內置高功率紅外陣列燈，發光效率超高，補光均勻，熱量小，夜視距離可達80米；更可選配變焦激光燈，夜視距離可達200米以上。采用0.9°精密電機驅動，低速運行平滑無抖動。使用工業級元器件，球機壽命更長。
