一、前言

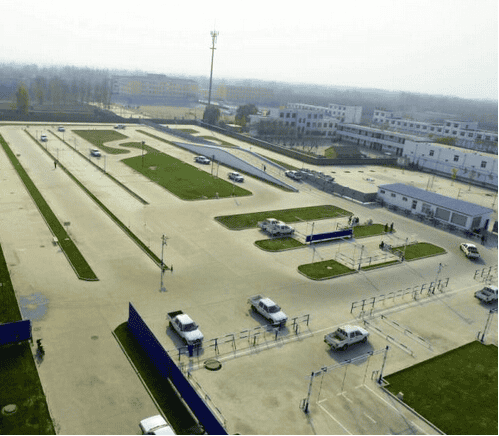

        目前在駕校考試科目二，科目三中，均采用無線組網的方式，傳輸場地考試和路上考試的音頻視頻等數據。

才茂通信科技攜自主研發的CM520系列3G/4G無線路由器，以及系列專網認證服務器已廣泛應用于全國各地的駕校行業中。

      本方案特點在于：支持可移動終端業務、無需專線接入、用網成本更低、提供IPSec功能、支持視頻傳輸、使用工業級無線模塊通信更穩定。

二、駕校考試行業3G/4G方案

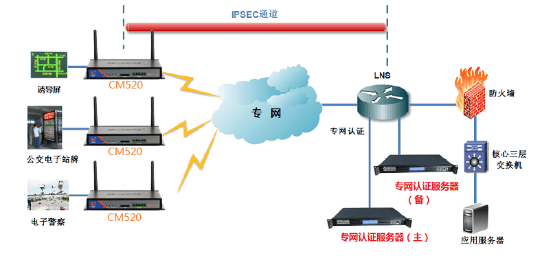

2.1網絡拓撲圖

2.2系統組成

      駕校考試網絡系統主要由中心端，車載設備系統及無線業務傳輸網組成。

      中心端：中心運營商有線鏈路，接入中心企業級路由器作為系統LNS，LNS下接交換機，交換機掛載考試中心各服務器組，在要求較高考場，中心用戶可添加AAA對系統網絡進行IP地址固定和網絡管理。

      車載設備系統：采用才茂通信的3G/4G無線路由器，通過以太口或RS232/RS485/TTL與車載工控機、視頻服務器、GPS等設備連接，通過3G/4G無線路由器上的3G/4G上網卡接入為駕校考場提供的專用網絡。

       無線業務傳輸網：是以聯通、電信或移動中心有線鏈路和3G/4G無線上網卡作為基礎建立的專網，由無線路由器、接入路由器(LNS)和認證服務器、交換機等組成。

2.3無線業務傳輸網絡原理

       無線業務傳輸網絡是在運營商網絡的基礎上建立的專有網絡，既能將業務網絡延伸到所有基礎網絡存在的地方，又能保證網絡的自主管理能力。

      無線路由器發起接入運營商網絡的請求，運營商網絡根據用戶卡信息或撥號用戶名判斷其接入的有效性，并拒絕或者轉發該請求到企業接入路由器（LNS）。企業接入路由器(LNS)提取該接入請求攜帶的信息，將包括IMIS號碼，用戶名和加密的用戶密碼等送入專網認證服務器鑒權，專網認證服務器為合法用戶授權，并分配專網內部的網絡地址，從而建立起無線路由器到企業接入路由器（LNS）的撥號連接。

      以無線路由器和企業接入路由器（LNS）為基礎，在專網認證服務器的管理下，業務網絡由專網管理，與運營商無關，從而為監測點設備或者移動辦公用戶通過無線業務傳輸網絡進入業務管理網絡提供了通道。

      無線路由器還可以選擇與中心端VPN建立IPSec安全隧道，從而加強數據的安全性。為實現監測點設備到服務器之間的數據安全性，推薦建立私有的加密隧道，才茂通信設備支持和主流廠商的VPN服務器建立IPSEC加密隧道，實現數據的安全性和不同應用終端之間的數據隔離。

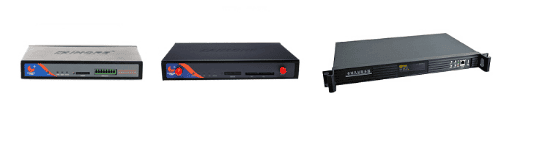

三、才茂通信的產品及方案特點

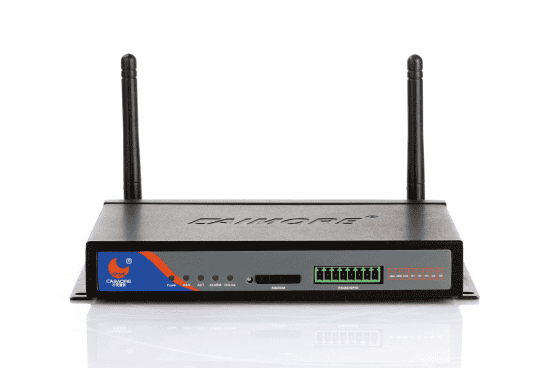

3.13G/4G無線路由器的特點

?  設備開機時間短，網絡通道建立速度快。

?  設備采用軟、硬件看門狗設計，網絡通道可自動診斷、恢復。

?  支持按需撥號，自動重連。節約流量，節省費用。

?  支持運營商VPDN專網，安全性高。

?  支持PPPOE、PPTP、L2TP、GRE協議。

?  支持MPPC/MPPE壓縮和加密協議，降低網絡延遲，有效提高傳輸效率。

?  支持IPSEC多源地址，多目的地址之間的“多對多”隧道劃分。

?  支持與CISCO、華為、JUNIPER等多家VPN中心設備互聯，兼容性強。

?  支持VRRP協議，可以實現自動網關備份，提升網絡靈活性。

?  支持有線無線互相備份。

?  支持SNMP，便于管理。

?  支持MAC地址綁定功能，提升接入本地的安全性。

?  可隨時監測網絡流量狀況。

3.2專網認證服務器的特點

?  完成用戶側的無線終端鑒權、授權、審計功能。

?  實現UIM/SIM卡、用戶名、密碼、分配固定IP四項綁定功能。

?  支持PAP，CHAP多種認證方式。

?  實時監視用戶在線情況。

?  可記錄查看終端的網絡會話流量。

?  可擴展提供SNMP網管協議。

?  提供配置信息及日志信息的導入與導出。

?  最大可支持10000用戶，平均認證時間只需200毫秒。

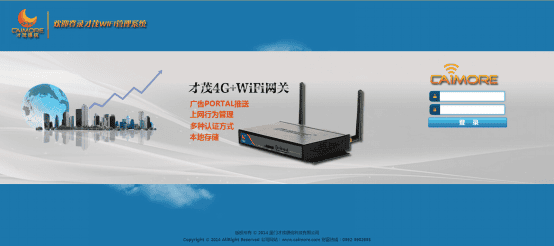

?  用WEB界面管理。

?  嵌入式軟硬件一體化設計。可靠性高，維護使用方便。

?  提供雙機熱備份技術，保證系統穩定可靠工作。

3.3  組網方案特點：

?  組網靈活，終端通過無線接入，部署方便、快捷，降低總體成本。

?  網絡擴容方便，對原有生產系統無影響。

?  認證、網管自身一體化，實時掌握所有設備的在線情況，維護工作量小，降低成本。

?  支持不同應用終端之間的隔離數據，可靠性好。由于支持IPSEC多源地址，多目的地址之間的“多對多”隧道劃分；能全透明傳輸不同業務的區域IP,實現多條應用隧道的數據的安全、可靠傳輸。

3.4  安全保障

生產系統的重要地位使得基礎的網絡系統需要極高的穩定性和安全性；為此，我們的解決方案提供了 6 級保障，能充分保證網絡數據的安全。

?  第一級安全保證： 運營商網絡本身的安全性。

?  第二級安全保證： 運營商側的Radius認證。

?  第三級安全保證： 運營商和用戶網絡之間的 VPN 隧道鏈接。

?  第四級安全保證： 用戶側的安全防火墻。

?  第五級安全保證： 用戶側的專網認證（專網認證服務器）, 實現UIM/SIM卡、用戶名、密碼、分配固定IP四項綁定功能。

?  第六級安全保證：終端與中心機房IPSEC服務器建立IPSEC VPN隧道，數據在加密通道中傳輸。

四、小結

       在無線網絡條件支持下，建立信息化的駕校考試系統，音/視頻數據遠程傳輸，有效提高監管效率，才茂技術攜自身開發的穩定、可靠的無線產品及安全、周到的解決方案，愿為駕校考試信息化快速發展繼續貢獻力量！此方案適用的行業還有：水利、氣象、環保等。
