一、概述

對于水庫庫區，存在大量的小型閘門，由于距離遠，數量多，不易操作和監測。智能閘門是專門為水庫庫區灌溉自動化領域設計開發的一款遠程閘門控制、灌溉流量監測、設備工況視頻圖像采集的終端產品。系統可通過光纖、2G/3G/4G信號網絡、數傳電臺、以太網等通信介質實現數據的遠程傳輸，不但管理中心的監控電腦能實時看到設備工況、灌溉流量、現場照片或視頻，能控制閘門的開啟和閉合，管理者的手機也能完場以上操作。系統由智能閘門控制器、高精度閘位傳感器、高精度流量監測系統、圖片視頻監視系統、大功率防雷保護器等組成，采用超低功耗電子電路設計。根據現場的實際情況，在有電力線的情況下可以選擇220V電力供電，在沒有電力線的情況下，可以采用野外方式的風能、太陽能+蓄電池組的供電方式。

二、系統功能

        1）0.37-15KW功率的閘門開啟/關閉控制，支持單相200V和三項380V供電的閘門

        2）對閘門運行產生的缺相、堵轉、過流、錯項、欠壓等鼓掌快速保護。

        3）可通過光纖、2G/3G/4G信號網絡、數傳電臺、以太網等通信介質實現閘門工作狀況，灌溉流量，灌渠液位、閘門實時視頻圖像等信息的遠程傳輸監控

        4）實時控制閘位的開啟/閉合精度，可達到毫米級別

        5）閘位開啟的上限/下限限位精確保護

        6）灌溉用水流量實時監測

        7）灌渠水位的實時監測

        8）閘門本地的圖像/視頻實時監測

        9）超低功耗設計，支持在沒有任何電力的野外，采用太陽能風能蓄電池供電系統供電

        10）系統可以擴展蒸發量、大氣溫度、雨量、土壤水分、風速風向等精確監測

        11）灌區管理者的手機能實時接收任何設備狀況、實時灌溉流量等等信息

        12）灌區管理者的手機能實時控制閘門的開啟和閉合

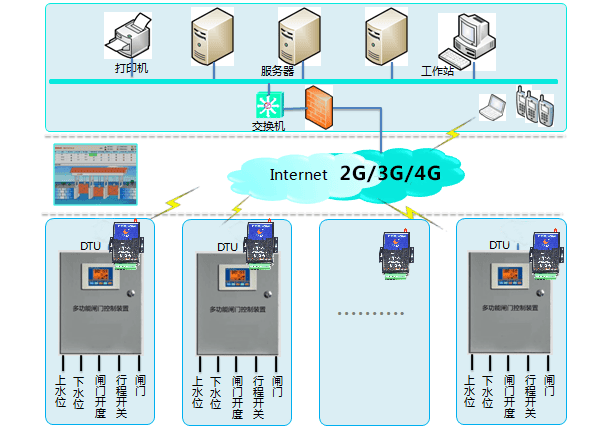

三、系統典型結構圖

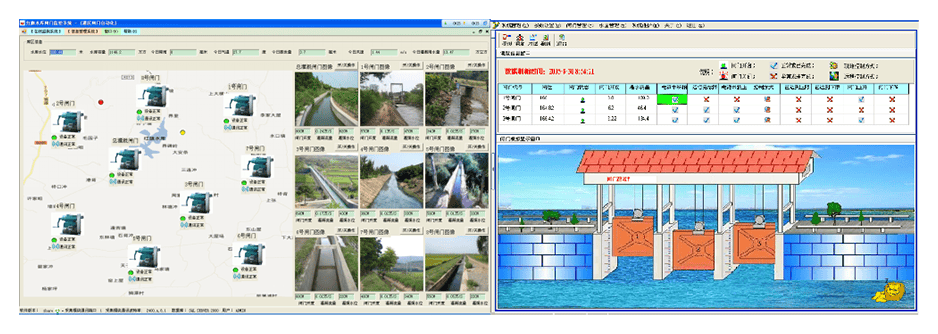

四、典型軟件界面

五、手機測控操作流程

現在人人都有手機了，用手機作為遙控終端，實現灌區閘門設備的遙控、遙測、遠程報警等功能。本手機短信測控端基于Android安卓 2.3或apple iOS 4以上版本平臺手機

手機開閘指令：在手機界面選擇某個閘門，再點擊“開閘”按鈕，為了避免誤操作，手機需要輸入密碼確認。再把正確的密碼輸入后，手機將自動給該閘門發送開閘指令。等設備開閘完成后，自動將開閘后的電壓、電流、灌渠水位，流量等信息回送到手機。

手機關閘指令：在手機界面選擇某個閘門，再點擊“關閘”按鈕，為了避免誤操作，手機需要輸入密碼確認。再把正確的密碼輸入后，手機將自動給該閘門發送開閘指令。等設備關閘完成后，自動將開閘后的電壓、電流、灌渠水位，流量等信息回送到手機。

手機視頻指令：可以和現地的設備直接視頻（注意：建議使用4G網路），用戶可以隨時看到現地的實際狀態。在手機界面選擇某個閘門，再點擊“視頻”按鈕，為了避免誤操作，手機需要輸入密碼確認。再把正確的密碼輸入后，手機將自動給該閘門發送視頻指令。現地設備收到指令后，將與本手機直接視頻。

手機閘門開度選擇指令：在手機界面選擇某個閘門，再輸入閘門要運行的高度，如現在閘門的開閘高度是45CM，為了增大灌溉流量，可以輸入“55CM”，再配合開閘指令，閘門將自動運行到55CM的高度。

灌溉流量限制操作：在手機界面選擇某個閘門，再輸入累計流量限制數字，比如“2000立方”。為了避免誤操作，手機需要輸入密碼確認。再把正確的密碼輸入后，手機將自動給該閘門發送灌溉流量限制指令。等現地計量達到“2000立方”后，自動關閘，并且將關閘信息回送本手機

手機查詢指令：該指令是查詢下設備的工況，在手機界面選擇某個閘門，再點擊“信息”按鈕，為了避免誤操作，手機需要輸入密碼確認。再把正確的密碼輸入后，設備自動將當前的電壓、電流、灌渠水位，流量等信息回送到手機。
