產品特性

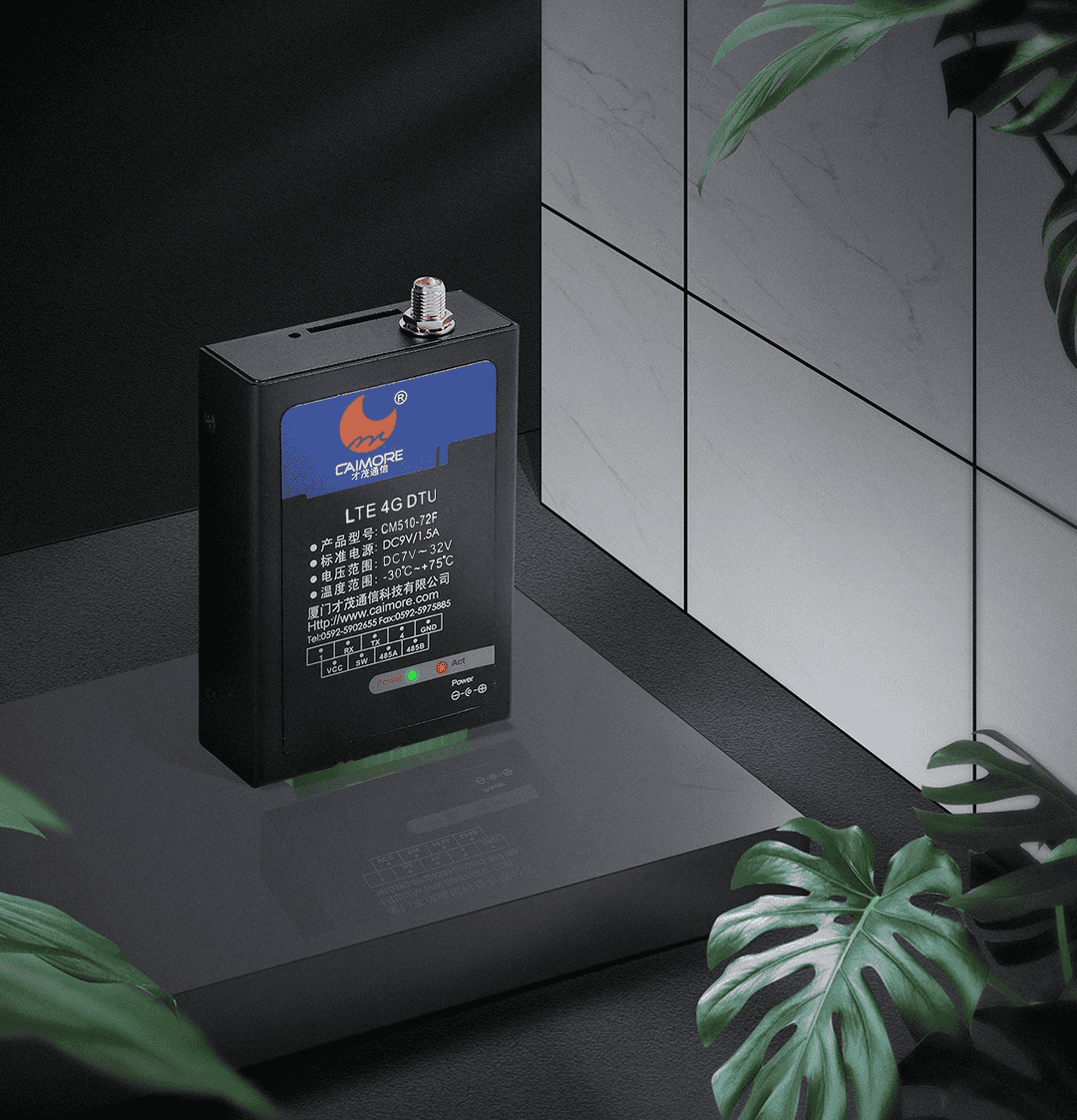

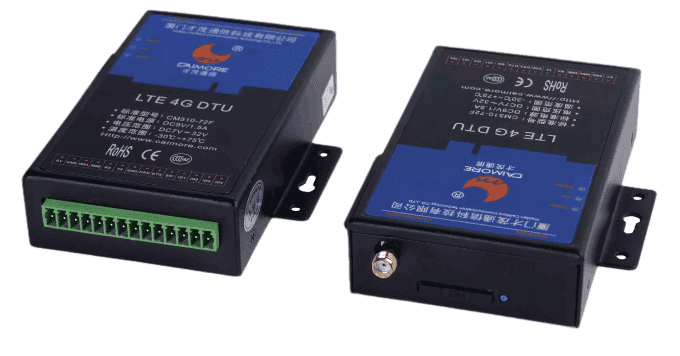

廈門才茂CM510-72X DTU
一款工業級無線數據傳輸設備，支持移動、聯通、電信運營商的無線網絡，可選支持7模4G全網通網絡:GPRS/CDMA/WCDMA/TD-SCDMA/EDGE/FDD-LTE/TDD-LTE;可選支持4G網絡:LTE/GSM;可選支持5G網絡;設備為用戶提供TCP/UDP透明無線遠距離數據傳輸功能。

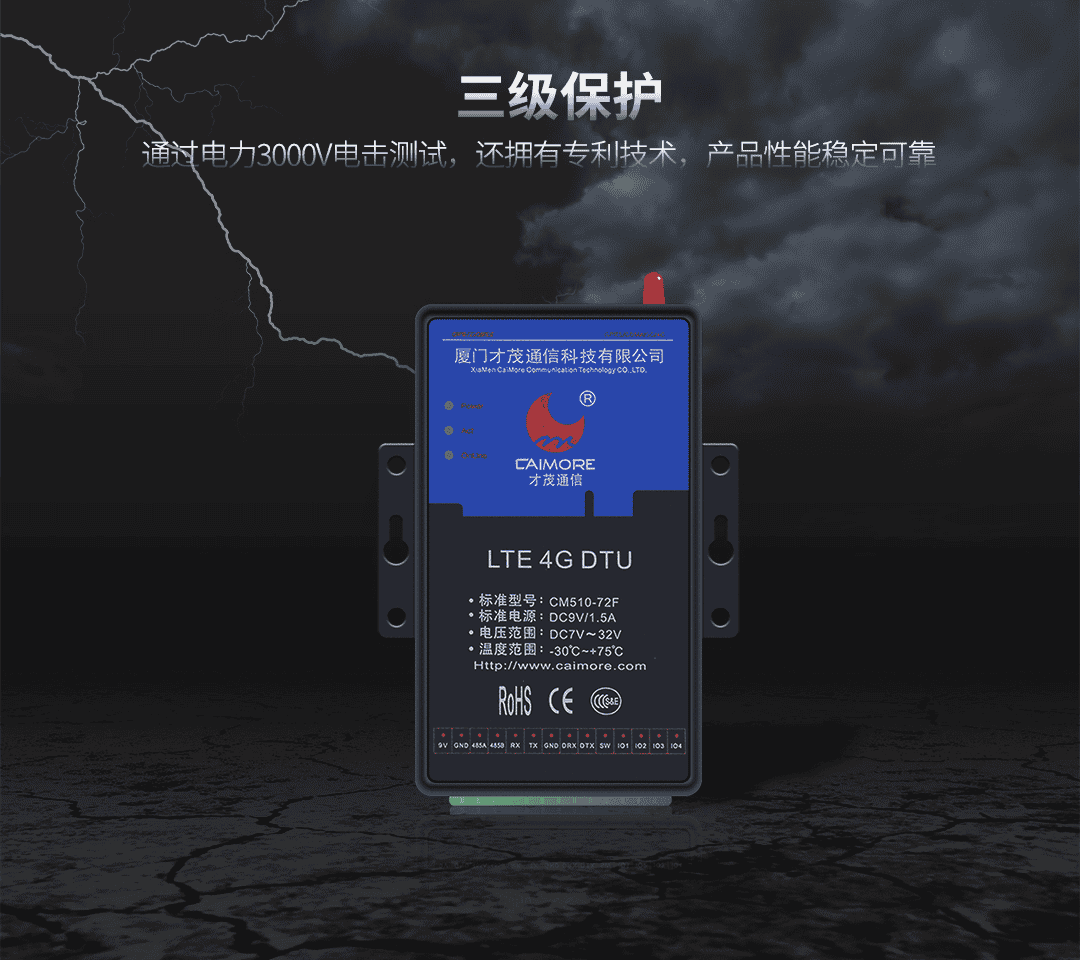

采用ARM7工業級處理器和智能三級保護，支持專網VPN/vpdn,支持多中心（最大支持同時4個中心）TCP/UDP透明數據傳輸，支持休眠功能，支持串口數據自動休眠喚醒、IO電平喚醒，支持各種組態軟件：紫金橋組態王軟件、亞控組態王軟件、三維力控軟件。并通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
工業級電源:寬壓電源設計，電源適應范圍為 DCrVv~Dc32v
內置電源反向保護和過壓過流保護。
圖形化配置工具:完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置。中心軟件:提供C#，VC中心端軟件，方便客戶測試。
適用于工業現場的數據采集和與遠程傳輸、設備遠程維護與控制、大型設備生命周期管理、
各類型通信協議物聯網應用場景。
技術參數
軟件規格：
項 目 | 內 容 |
網絡互聯 | |
網絡接入 | APN、VPDN |
接入認證 | CHAP/PAP/MS-CHAP/MS-CHAPV2 |
網絡制式 | 具體參照“無線參數” |
網絡協議 | |
網絡協議 | 支持IP/ICMP/PPP、TCP/UDP 、TCP Server、DNS； 支持MQTT、Modbus RTU和Modbus TCP互轉、Ntrip Client、Ntrip Server、HJ212-2005/2017 |
協議轉換 | 支持Modbus RTU/TCP 協議轉換 |
網絡安全 | |
分級管理 | 管理用戶分級：管理員，維護員 |
認證安全 | 支持登錄安全認證 |
可靠性 | |
安全升級 | 支持專用升級機制，確保升級安全 |
鏈路在線檢測 | PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線” |
內嵌看門狗 | 支持設備運行自檢技術，支持設備運行故障自恢復 |
網絡管理 | |
按需撥號 | 支持長連接模式；短連接模式，本地數據激活，短信激活，電話激活， 定時激活/定時下線 |
配置方式 | 支持配置工具本地串口配置，RTool、SMS、才茂轉發平臺遠程配置 |
配置備份 | 支持配置文件的導入和導出 |
升級方式 | 支持專用升級機制，利用本地串口或遠程方式進行軟件升級 |
日志功能 | 支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態 |
開發平臺 | |
支持多種平臺 （可選） | 工業云平臺 |
亞馬遜AWS | |
騰訊云 | |
電力云平臺 | |
阿里云等IOT云平臺 | |
才茂轉發平臺 | |
集中管理，批量配置 | |
外設接口信號參數：
項目 | 內容 |
串口 | 數據位：8位 停止位：1、1.5、2位 校驗位：無校驗、奇校驗、偶校驗 串口速率：300bps ~ 115200bps 流控位：無流控 1個RS485接口，1個RS232通信接口，1個RS232調試接口 |
I/O | 4路I/O，實現4路IO輸入輸出,短信、網絡報警 |
使能腳 | 支持客戶控制設備上下電 |
指示燈 | 可指示數據傳輸、在線情況 |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 標準的3芯火車頭電源插座 |
無線參數：
項目 | 內容 |
無線網絡模塊 | 工業級無線網絡模塊，性能穩定，低功耗，通過FCC認證、CE認證、CCC認證和RoHs認證，抗干擾強，傳輸穩定。 |
標準及頻段 | 5G:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 LTE FDD:B1/B3/B8 LTE TDD:B38/B39/B40/B41 TD-SCDMA:B34/B39（CM510-72T不支持） WCDMA:B1（CM510-72T不支持） CDMA2000 1X/EVDO:B5（CM510-72T不支持） GSM/GPRS/EDGE:B3/B8 |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
操作系統：
項目 | 內容 |
操作系統 | 采用實時操作系統，實時性強，系統穩定 |
供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC7V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/1330mA |
通信電流 | 通信時平均電流：60mA@+12VDC |
待機電流 | 待機時平均電流：25mA@+12VDC |
物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 100x62x24 mm（不包括天線及固定件，以實際型號為準） |
產品包裝尺寸 | 298x226x60mm （以實際型號為準） |
重量 | 0.24kg |
防震 | IEC60068-2-27 |
振動 | IEC60068-2-6 |
跌落 | IEC60068-2-32 |
EMC指標：
項 目 | 內 容 |
靜電 | EN61000-4-2,level3 |
輻射電場 | EN61000-4-3,level3 |
脈沖電場 | EN61000-4-4,level3 |
浪涌 | EN61000-4-5,level3 |
傳導騷擾 | EN61000-4-6,level3 |
工頻磁場 | EN61000-4-8,水平方向/垂直方向400A/m(level3) |
溫度參數：
項目 | 內容 |
工作溫度 | -30oC ~+75oC |
儲存溫度 | -45oC ~+90oC |
相對濕度 | 95%(無凝結) |
產品認證：
項 目 | 內 容 |
產品認證 | 國家3C認證、EMC檢測認證、摩爾高低溫檢測、環境可靠性測試報告 |
產品尺寸

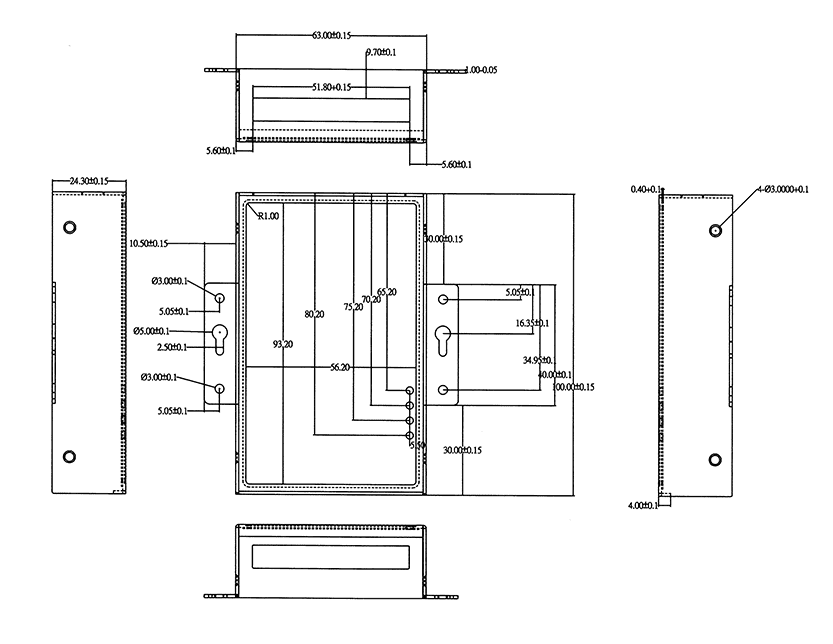

產品尺寸圖（單位：mm）
選型指南
產品型號 | 接口類型 | 支持網絡 | 支持 RS232 | 支持 RS485 | 數據緩存 |
CM510-72F | 端子接口 | 4G/3G/2G | 是 | 是 | 8k |
CM510-72T | 端子接口 | 4G/GSM | 是 | 是 | 8k |
CM510-72FS-GC | 端子接口 | 5G/4G/3G/2G | 是 | 是 | 8k |
應用方案
應用方案名稱

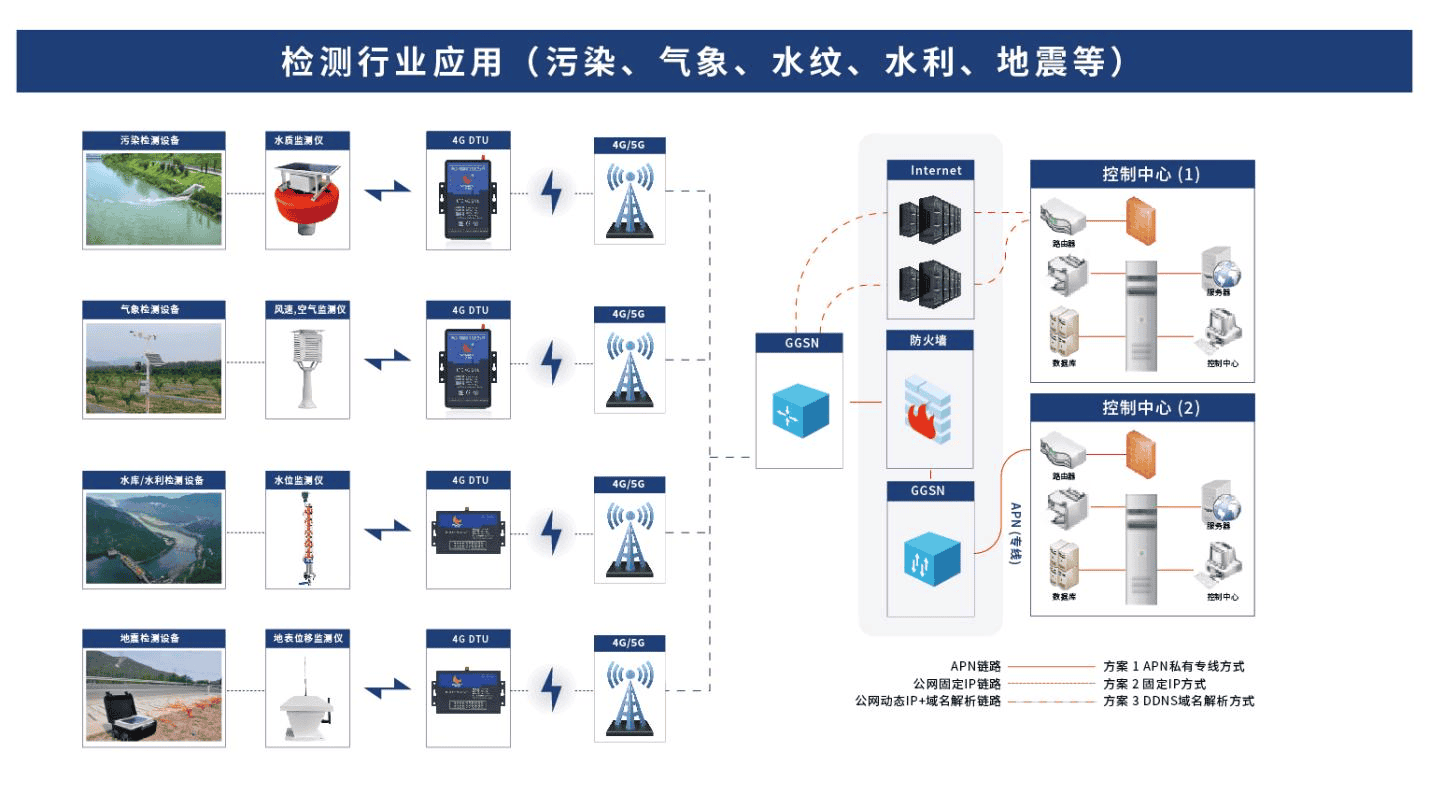

1、檢測行業應用（污染、氣象、水紋、水利、地震等） 應用方案

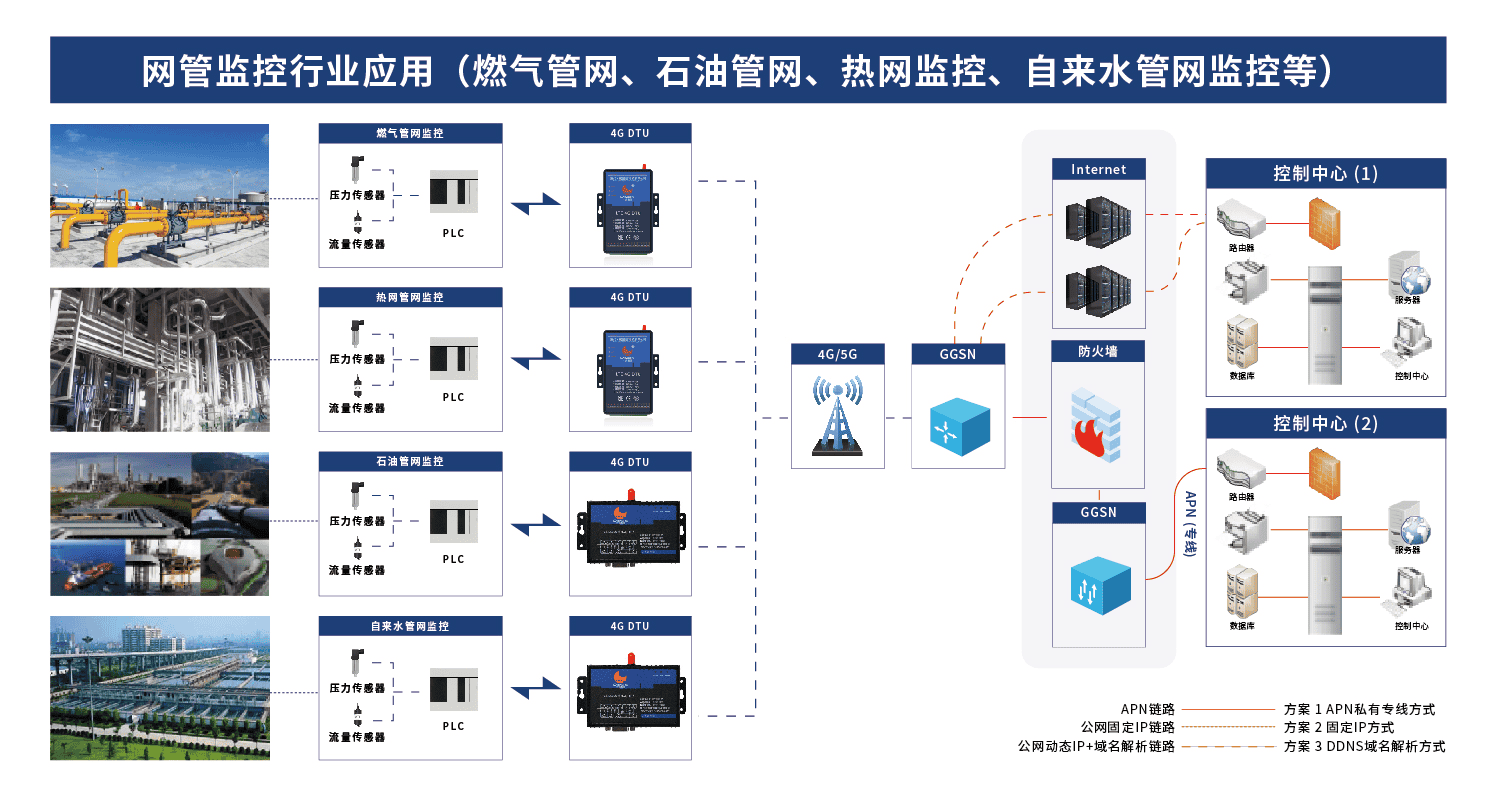

2.網管監控行業應用（燃氣管網、石油管網、熱網監控、自來水管網監控等）
3、油田監控、路燈控制、交通控制、車輛誘導
