接口類型

以太網口

1 路百兆網口，Ethernet IEEE 802-3, 802-2；內置 1.5KV 電磁隔離保護

串口

1 個 RS485 串口和 1 個 RS232 個接口

數據位：5、6、7、8 位

停止位：1、2 位

校驗位：無校驗

串口速率：300-4000000bps

 流控位：無流控

指示燈

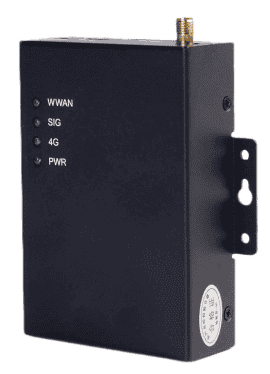

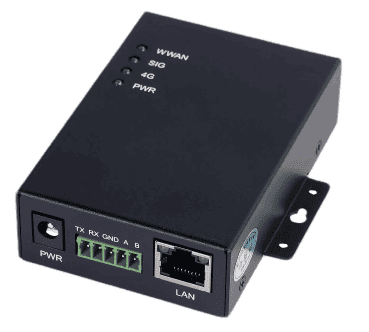

PWR 電源指示燈 4G 指示燈 SIG 指示燈 WWAN 指示燈

UIM 卡接口

1.8V/3V/5V 標準的推桿式用戶卡接口，內置 15KV ESD 保護

電源接口

標準的圓形電源插座

OTG 接口

供電以及固件升級使用

RESET 按鍵

復位按鍵，恢復出廠設置

無線參數

無線模塊

采用工業級無線模塊

標準及頻段

（TDD 頻段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

標準及頻段

（FDD 頻段）

LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz

編碼方案

LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信帶寬

( TDD 頻段)

LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps

通信帶寬

（ FDD 頻段）

LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps

發射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收靈敏度

<-109dBm

功能支持

支持?jǐn)?shù)據、語音、短信和傳真

硬件系統

CPU

工業級高性能 ARM 嵌入式處理 CPU，主頻 1.3GMHz，L2 緩存 256KB

MMU

CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常

FLaSH

SDRAM

16MB 有足夠大的內存來存放程序和數據

128MB 有足夠大的緩存來提高系統運算速度

供電情況

供電電壓

寬電壓設計，DC 5V 到 DC32V 電源都可以直接給設備供電；同時內置電源反向保 護和過壓過流保護

標配電源

DC9V/1.5A

通信電流

約 10mA@12V DC

待機電流

約 30mA@12V DC

物理特性

外殼

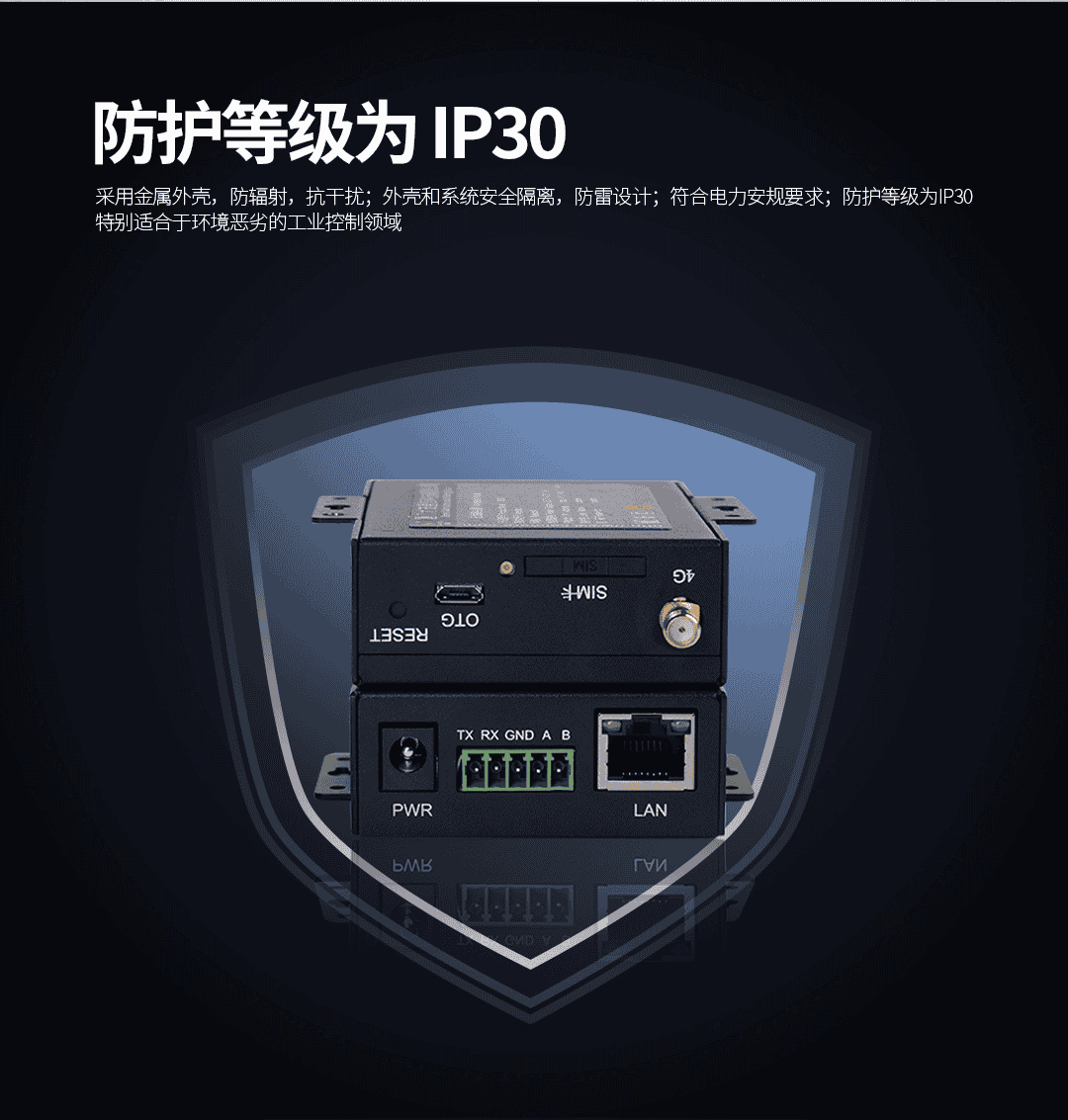

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安 規要求；防護等級為 IP30；特別適合于環境惡劣的工業控制領域

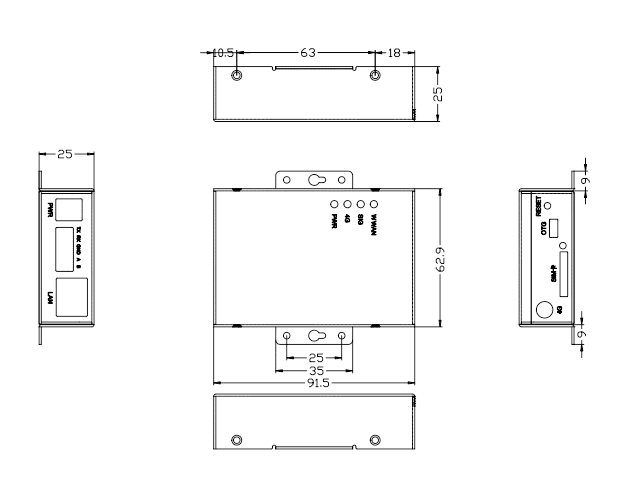

產品外形尺寸

100×65×20mm（不包括天線及固定件）其他產品尺寸參照附錄

產品包裝尺寸

350*215*88mm

重量

0.7kg

溫度參數

工作溫度

-35℃~+75℃

拓展溫度

-40~+80℃

儲存溫度

-40~+85℃

相對濕度

95%(無凝結)

CM520-11F

 端子接口、 網口

7 模全網通

是

是

 FLASH 1Gbits SDRAM 1Gbits
