具體型號

網絡

簡稱

端子型態(接口)

尺寸

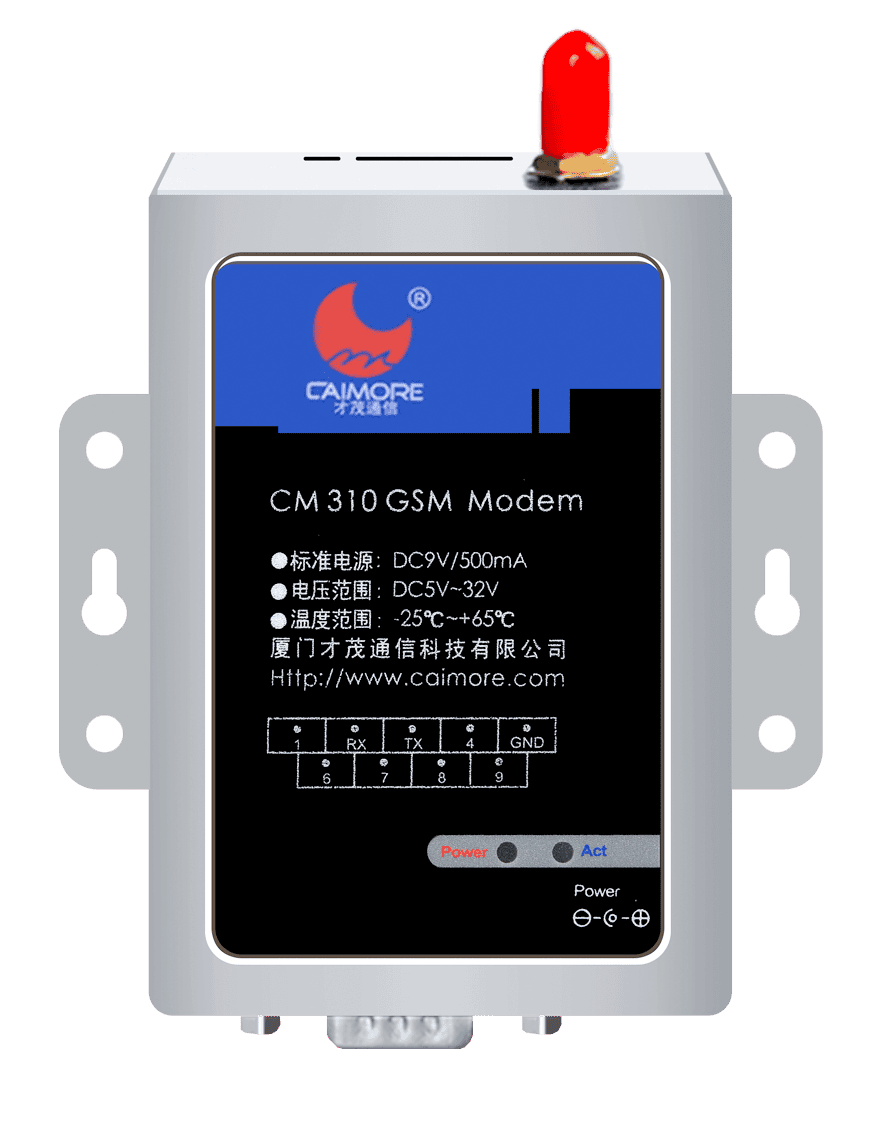

CM310

2G

GPRS MODEM

RS232

81*55*20 mm

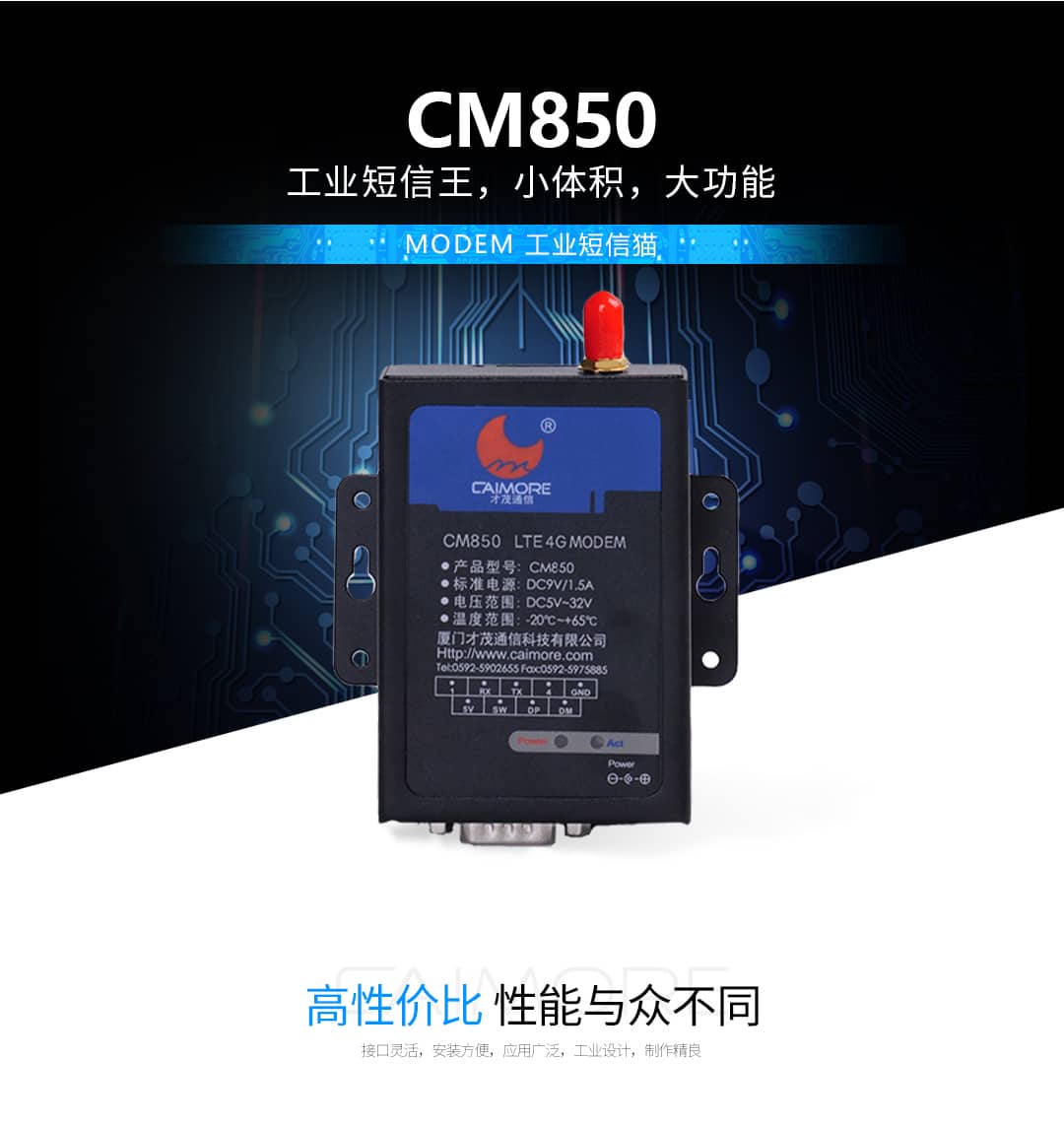

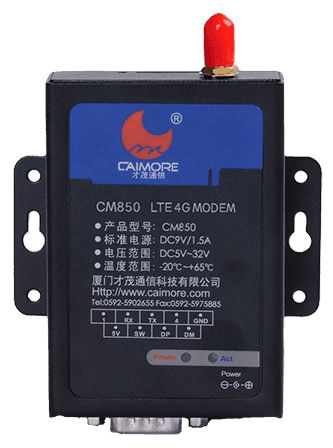

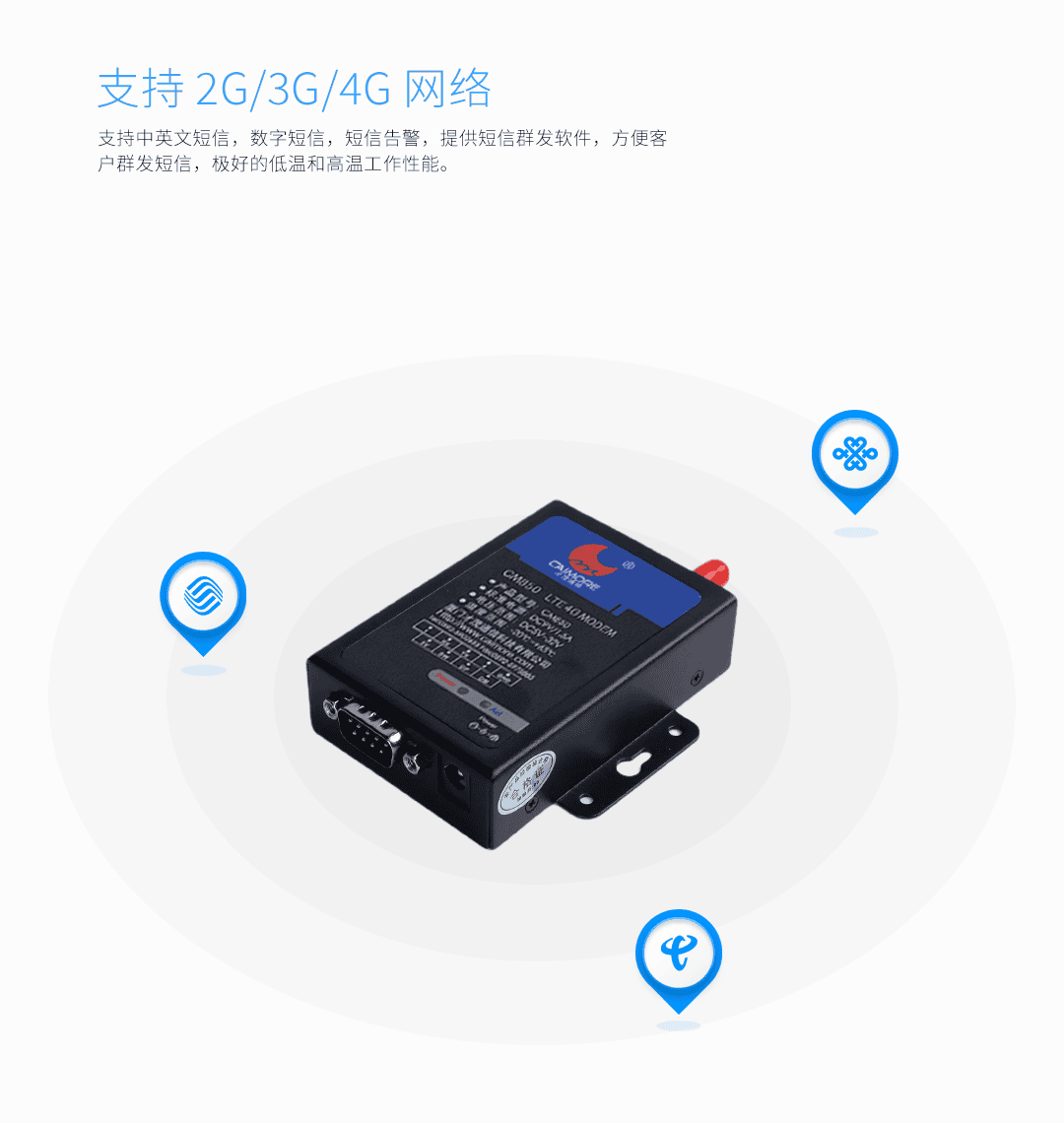

CM850

4G

4G MODEM

RS232

81*55*20 mm

串口 RS232

1 個 RS232 串口  數據位：7、8 位 停止位：1、2 位

校驗位：無校驗、校驗、偶校驗、SPACE 及 MARK 校驗 串口速率：110bp s   230400bp s

流控位：無流控、RTS/CTS 硬流控或 XON/XOFF 軟流控

指示燈

具有電源 POWER、通信 ACT 及在線指示燈 Online

天線接口

標準 SMA 陰頭天線接口，特性阻抗 50 歐；公司可以選配 3M/5M/10M 的天線延長 線，滿足客戶的不同使用場合需要

UIM 卡接口

1.8V/3V/5V 標準的推桿式用戶卡接口，內置 15KV ESD 保護

語音接口

標準的耳機麥克風接口（需要軟件配合才能使用）

電源接口

標準的 3 芯火車頭電源插座

無線模塊

采用工業級無線模塊

標準及頻段

支持 LTE 網絡

支持 UMTS/HSDPA/WCDMA 850/1900/2100MHz 雙頻 EGSM 850/900/1800/1900MHz

支持 GPRS/EDGE CLASS 12

編碼方案

CS1~CS4

通信帶寬

HSDPA/HSUPA 模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA 模式：Downlink/Uplink up to 384Kbps

發射功率

<24dBm

接收靈敏度

<-109dBm

功能支持

支持數據、語音、短信和傳真

供電電壓

寬電壓設計，DC 7V 到 DC32V 電源都可以直接給設備供電；同時內置電源反向保 護和過壓過流保護

標配電源

DC9V/1.5A

通信電流

通信時平均電流：30mA@+9VDC;

待機電流

待機平均電流：<6mA@+9VDC

外殼

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設  計；符合電力安規要求；防護等級為 IP41；特別適合于環境惡劣 的工業控制領域

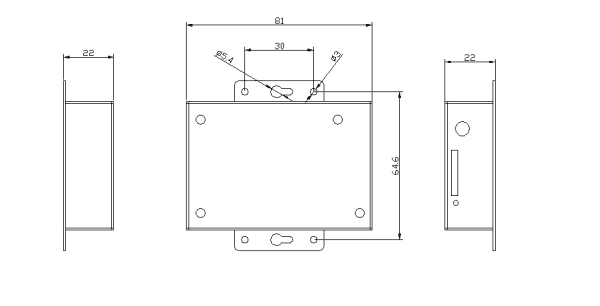

產品外形尺寸

81*55*20 mm(不包括天線和安裝件)

產品包裝尺寸

298x226x60mm

重量

0.41kg

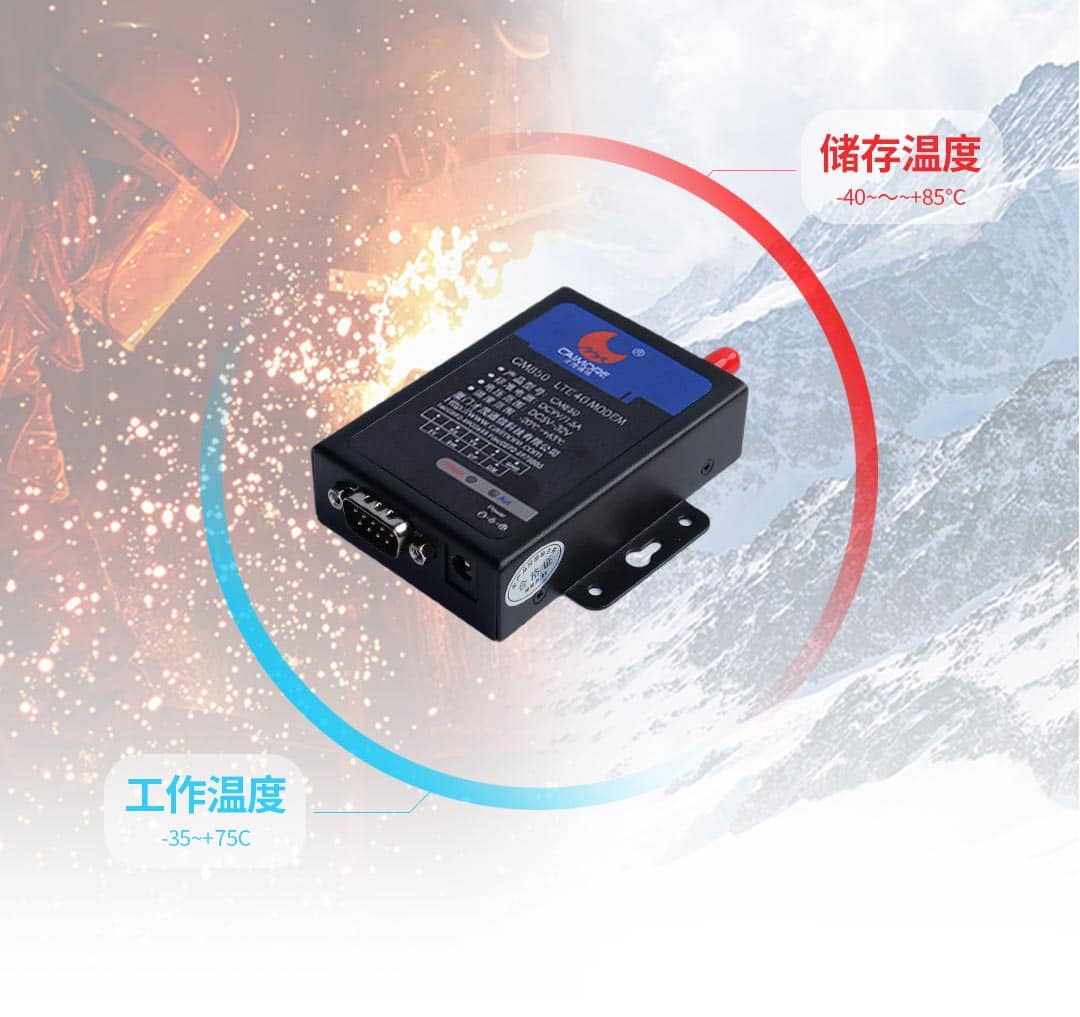

工作溫度

-25 oC ~+70oC

儲存溫度

-40 oC ~+85oC

相對濕度

95%(無凝結)

頻段

支持

UMTS/HSDPA/WCDMA 850/1900/2100MHz

雙頻EGSM 850/900/1800/1900MHz

支持GPRS/EDGE CLASS 12

國內使用：

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz  LTE TDD 2600/2300MHzz

國外使用：

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz  LTE FDD 2600/2100/1800/DD800MHz

理論寬帶

HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps

WCDMA模式：Downlink/Uplink up to 384Kbps

中國：

LET TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

其他：

LET FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

發射功率

<24dBm

接收靈敏度

<-109dBm
